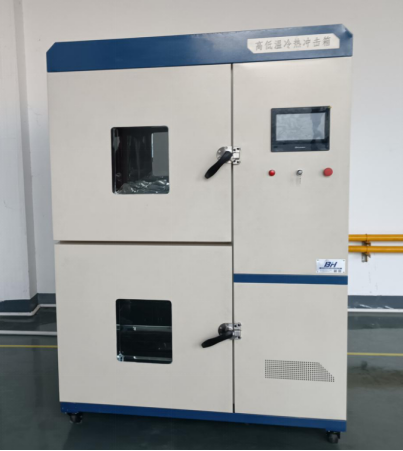

BHC-H型冷熱沖擊試驗箱技術方案
技術文件
一、設備用途簡介
冷熱沖擊試驗箱也稱溫度沖擊試驗箱、高低溫沖擊試驗箱，它主要用于檢測儀器、儀表、機械、電工、電子產品整機及零部件等在低溫、高溫快速變化或漸變條件下的適應性，以便對試驗品在擬定環境條件下的性能、行為作出分析及評價，得到結果可作為改進重要的依據。冷熱沖擊試驗箱通過高低溫的交替變化，檢測樣品的電性能和機械耐久性的變化情況從而篩選出試驗品結構上的缺陷，如包裝密封不佳、引線焊接不佳、塑料裂縫等情況。
二、設備工作原理
冷熱沖擊試驗箱是利用低溫蓄冷（高溫蓄熱）原理，低溫蓄冷儲存是指在低溫槽放了儲能片（鋁片）開始前制冷系統將低溫槽降到儲能溫度（例如﹕低溫試驗溫度為-40℃時﹐儲能溫度為-65℃）,低溫沖擊時儲片快速釋放能量﹐使試驗槽快速降溫﹐這時低溫槽的溫度也約回升到低溫試驗溫度﹐低溫沖擊結束后進入（排風）和高溫沖擊 時間制冷系統再將低溫槽降到儲能溫度為下次低溫沖擊準備﹔高溫槽的工作情況與低溫槽相近﹐經試驗發現用足夠大的高效裸線式加熱快速加熱就可.（例如﹕高溫試驗溫度為150℃時﹐先用一支小功率加熱管將高溫槽溫度儲能180℃﹐沖擊時全部加熱管工作）。 冷熱沖擊試驗箱﹐在做沖擊試驗時﹐在高、低溫試驗之間有個排風過程﹐此過程是用風機將機器外圍的空氣引入試驗槽再排出﹐使試驗槽的溫度恢復到常溫﹐使高、低溫沖擊的溫度更容易達到。
三、技術指標：
序號 | 項目名稱 | 技術指標 |
1 | 測試艙尺寸（內膽） | 800*800*900（W*D*H）mm |
2 | 外箱材料 | SUS#304拉絲不銹鋼 |
3 | 內置材料 | SUS#304拉絲不銹鋼 |
4 | 保溫材料 | 聚胺脂發泡&玻璃纖維 |
5 | 密封 | 硅膠（食品級）、聚四氟乙烯 |
6 | 高溫腔體溫度 | 調節范圍：(60℃～+180)℃；指示精度0.1℃； 調節精度：±2℃;艙內溫度均勻度≤1.0℃ |
7 | 低溫腔體溫度 | 調節范圍：(-65℃～-10)℃；指示精度0.1℃ 調節精度：±2℃；艙內溫度均勻度≤1.0℃ |
8 | 溫度沖擊范圍 | -40℃～+150℃ |
9 | 升溫速率-高溫艙 | 常溫～+180°C 30min |
10 | 降溫速率-低溫艙 | 常溫～-60°C 60min |
11 | 空氣置換時間 | ≤10s |
12 | 溫度恢復時間 | ≤5min |
13 | 控制方式 | 溫度、濕度傳感器；PID控制調節；PLC；HMI（觸摸屏） |
14 | 通訊接口 | 以太網網口、USB接口、RS232、RS485 |
15 | 存儲記錄功能 | 內存、U盤、SD卡等 |
16 | 測控系統 | 實時監控、記錄艙內的溫度、時間、工作狀態等控制參數。采用觸摸控制屏作為人員操作設備的對話界面，直觀、便捷。配置專用控制軟件，除實現觸摸屏的功能外，還具有遠程控制功能，可實現系統控制、程序設定、動態數據顯示和歷史數據回放、故障記錄、報警設置等功能。 |
17 | 系統保護 | 制冷系統高低壓保護、過載保護、短路保護，電源缺相、漏電保護 |
18 | 照明 | LED照明燈管 |
19 | 噪音 | ≤60(dB) |
20 | 電源 | AC380V(±10%), 三相五線 |
21 | 功率 | 5KW |
