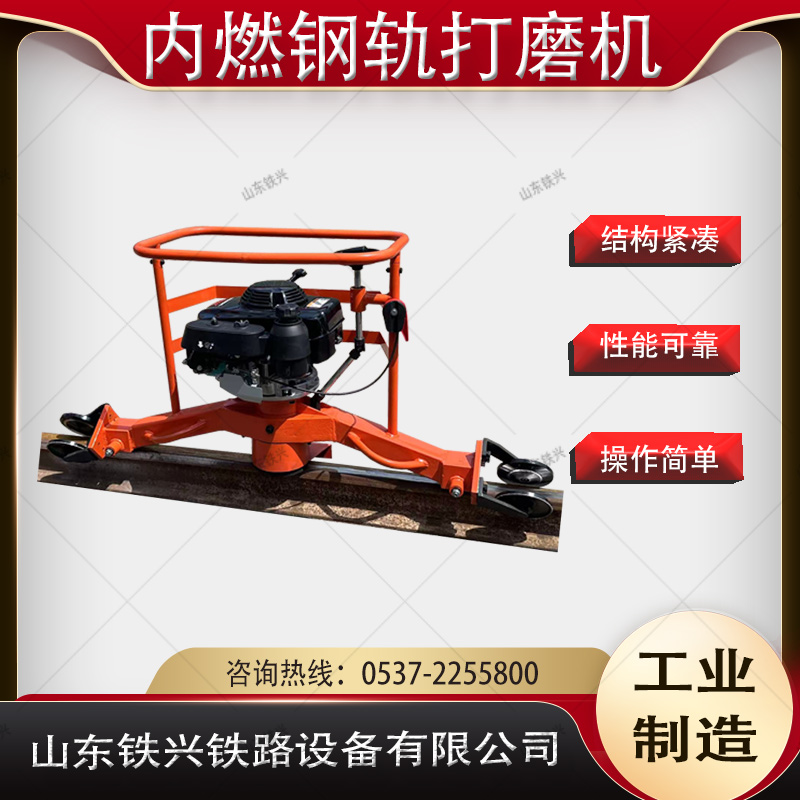

FMG-4.4型內燃仿形鋼軌打磨機

產品名稱：FMG-4.4型仿形鋼軌打磨機

外形尺寸：1480 mm×500mm×800mm

適用范圍：適用于43~75Kg/m鋼軌焊縫、不平等接頭、軌車肥邊，軌面焊修等部分的打磨。

主要技術參數

TEL：0537-2255800 / 400-691-2018

 FMG-4.4型仿形鋼軌打磨機適用于43-75kg/m鋼軌焊縫、不平整接頭、軌側肥邊、軌面焊修等局部的打磨。具有作業效率高、磨削質量好、操作煩瑣、上下道便當?shù)葍?yōu)點，是鐵路工務大修、維修及搶修的工具。

 主要構造及工作原理

 FMG-4.4型仿形鋼軌打磨機主要由汽油機、機架、機芯、走行安裝幾局部組成。機架系用無縫鋼焊接而成。機芯由傳動系統、旋轉安裝及輪組成。砂輪旋轉角度和進給量由手輪制成，走行安裝和機架焊為一體，走行輪絕緣輪。且輪緣較高，下道后也可在空中推行。先將機架跨在兩股鋼軌上，再整好砂輪停止給量和角度即可停止側磨。是道岔和焊補軌面修磨的理想工具。

 本機由6.5馬力美國科勒汽油機作為動力。用A型三角帶(內周長787mm)，經過傳動系統帶砂輪停止磨軌作業，以汽油機為動力(回轉運動)，傳送給杯型砂輪使其產生回轉運動，同時經過一個能轉的手輪來調整砂輪的進給量，從而到達打磨鋼軌的目的。

 操作辦法

 1、將仿形鋼軌打磨機放在鋼軌上，經過兩滾輪挪動，導向輪須與兩側鋼軌相接觸并回轉自若。

 2、順時針轉入手輪時，杯型砂輪下移。

 3、取得良好的打磨質量，須按兩步停止：

 a、粗打磨：仿形鋼軌打磨機沿鋼軌挪動，逐漸放下砂輪，打磨至離軌面1mm，打磨應從軌面開端，再打側面。打磨鋼軌另一側時，必需調轉打磨機。

 b、精打磨：在粗磨的根底上打磨機重新就位，準備打磨軌面。當基準滾輪就位后，放下砂輪，使之剛好觸及焊縫左近不須打磨的軌面，從軌面開端打磨，然后打磨側面，打磨范圍應到達焊縫兩側各100mm，為補償砂輪磨損，應稍稍放下砂輪。

 4、打磨完成后，必需逆時針旋轉手輪，使砂輪上提，以便于停止下一個焊縫的打磨。

 5、導向輪的調整：打磨機兩側各有一套導向輪，用于打磨砂輪的導向。打磨機打側面時，支撐導向輪的相對位置可依據與空中的間隔(或鋼軌的型號)來調整二導向輪的間隙，調整導向輪時將四個螺栓扭松后，相對的挪動(轉動)支架即可調整間隙。

 6、仿形鋼軌打磨機主軸的滾動軸承組合，滾輪、導向輪的滾動軸承組合，要定期注入和改換光滑脂，進給運動的螺旋副及其支撐要定期的注入光滑脂。
